Комплектные распределительные устройства наружной установки типа К-59



КРУН типа К-59 предназначены для приёма и распределения электрической энергии переменного трёхфазного тока промышленной частоты 50 и     60 Гц напряжением 6 и 10 кВ.

КРУН типа К-59 применяются в качестве распределительных устройств 6-10 кВ, в том числе и распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/6–10, 110/6–10 и 110/35/6–10 кВ.


Вид основных ячеек КРУН в зависимости от     встраиваемого    электрооборудования разделяется:

  • с выключателями высшего напряжения;
  • с разъединяющими контактами;
  • с трансформаторами напряжения;
  • с силовыми трансформаторами;
  • комбинированные;
  • с разрядниками;
  • со статическими конденсаторами

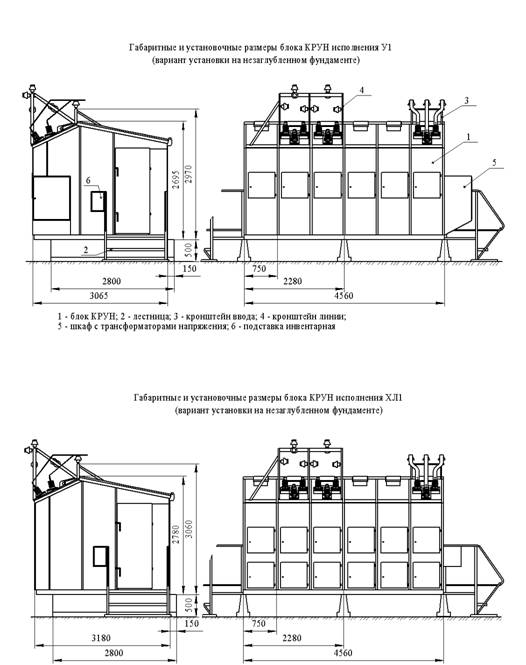

Основные параметры КРУН типа К-59

Наименование параметра,
показателя классификации		 Значение параметра,
исполнение

1.Номинальное напряжение (линейное), кВ:
а) при частоте 50 Гц
б) при частоте 60 Гц



6; 10
6,6; 11

2.Наибольшее рабочее напряжение
(линейное), кВ



7,2; 12,0

3.Номинальный ток главных цепей ячеек
а) при частоте 50 Гц
б) при частоте 60 Гц



630; 1000; 1600
630; 1000; 1250

4.Номинальный ток сборных шин, А:
а) при частоте 50 Гц
б) при частоте 60 Гц



1000*; 1600; 2000; 3150
800*; 1000; 1600; 2000

5.Номинальный ток отключения выключателя, встроенного в КРУН, кА
а) при частоте 50 Гц
б) при частоте 60 Гц



20; 31,5
16; 25

6.Ток термической стойкости (кратковремен­ный ток) при времени протекания 3 с, кА



20; 31,5**

7. Номинальный ток электродинамической
стойкости главных цепей ячеек КРУН, кА



51; 81**

8. Уровень изоляции по ГОСТ 1516.1-76

нормальная изоляция

9. Вид изоляции

воздушная

10.Наличие изоляции токоведущих частей

с неизолированными шинами

11.Наличие в ячейках выдвижных элементов

С выдвижными элементами и без выдвижных элементов

12.Вид линейных высоковольтных подсоеди­нений

Кабельные, воздушные

13.Условия обслуживания

С двусторонним обслуживанием

14. Климатическое исполнение и вид размещения по ГОСТ 15150 и ГОСТ 15543.1
15. Степень защиты по ГОСТ 14254–80

Исполнения У или ХЛ, категория размещения 1
Степень защиты исполнения У1 - - IР34;
Степень защиты исполнения ХЛ1 - IР54;
Степень защиты при открытых дверях релейных шкафов и нахождении выдвижного элемента ячейки в контрольном положении - IР04

16. Наличие дверей в отсеке выдвижного эле­мента ячейки

Ячейки без дверей

17. Наличие теплоизоляции в КРУН

Исполнение У1: без теплоизоляции
Исполнение ХЛ1: с теплоизоляцией

18. Наличие закрытого коридора управления

С коридором управления

19. Вид управления

Местное, дистанционное

20. Род установки

КРУ наружной установки с исполнением воздушных вводов:
Нормальное исполнение КРУ–категории  А по ГОСТ 9920-75
Усиленное исполнение КРУ – категории Б по ГОСТ 9920-75

21. Масса, кг, не более:
КРУН в сборе в составе шести ячеек
- исполнения У1
- исполнения ХЛ1
навесного шкафа с трансформаторами напряжения исполнения У1
шкафа ТСН (отдельностоящего)
без трансформаторов и разрядников
для трансформаторов мощностью
25 ? 63 кВА
100 ? 250 кВА
шкафа ТН (отдельностоящего)
шкафа ВЧ-связи



5900
6800

170

260

375
420
710

Типы основного оборудования, встраиваемого в распределительное устройство:

  • выключатели ВК-10; ВКЭ-М-10; ВБТЭМ-10; BB/TEL-10; ВБЭ-10; ВБМ-10; ВБП-10; ВБКЭ-10 и т. д.
  • конденсаторы KC-6,3; KC-10,5;
  • разрядники и ограничители перенапряжения РВО-6(10); РВРД-6(10); ОПН-6(10); ОПН-Н-6(10);
  • трансформаторы напряжения НОМ-6(10); НОЛ.08-6(10); НАМИ-6(10); НАМИТ-6(10); НТМИ-6(10); антирезонансная группа 3xЗНОЛ.06-6(10);
  • трансформаторы тока ТЛМ-10; ТОЛ­-10; ТЛК-10;
  • трансформаторы собственных нужд типа ТМ, ТМГ, ТМВГ мощностью от 25 до 250 кВА (в поставку завода не входят).

    • Примечание

    * - КРУН со сборными шинами на ток 1000 А при частоте 50 Гц и на ток 800 А при частоте 60 Гц выполняются только на ток электродинамической стойкости 51 кА.

    ** - Для КРУН с трансформаторами тока на номинальные токи менее 600 А термическая и электродинамическая стойкость определяется стойкостью трансформаторов тока.

    Примеры условных обозначений:

    • шкафа КРУН типа К-59 по схеме соединений главных цепей 01 на номинальный ток 1600 А, с выключателем на ток отключения 31,5 кА с электромагнитным приводом, климатического исполнения ХЛ1, с внешней изоляцией категории Б по ГОСТ 9920-75. К-59-01-1600/31,5ЭХЛ1Б,
    • шкафа КРУН типа К-59 с трансформатором напряжения по схеме соединений главных цепей 22, напряжением 10 кВ, током отключения 20 кА, климатического исполнения У1. К-59-22-10/20У1.

    Пример записи шкафа КРУ при заказе:

    • шкаф КРУ на номинальное напряжение 6 кВ,  номинальный ток отключения 20 кА.

    Условия эксплуатации:

    Настоящие технические условия распространяются на комплектные распределительные устройства наружной установки типа К-59 (в дальнейшем именуемые КРУН типа К-59), предназначенные для приёма и распределения электрической энергии переменного трёхфазного тока промышленной частоты 50 и 60 Гц напряжением 6 и 10 кВ. Климатическое исполнение У или ХЛ, категория размещения I по ГОСТ 15150.

    КРУН типа К-59 рассчитаны для работы в следующих условиях:

    • высота над уровнем моря – до 1000 м;

    Температура окружающего воздуха:

    • а) для исполнения У1 – не выше 40°С  и не ниже минус 40°С (эпизодически минус 45°С);
    • б) для исполнения ХЛ1 – не выше 40°С  и не ниже минус 60°С;

    КРУН типа К-59 не предназначено для работы:

    • в среде, подвергающейся действию газов, испарений и химических отложений, вредных для изоляции, а КРУН нормального исполнения и в среде, подвергающейся усиленному загрязнению;
    • в устройствах или установках специального назначения, например, электропечных установках, экскаваторных, корабельных и судовых распределительных устройствах и т. п.;
    • в среде, опасной в отношении пожара или взрыва.
