Реле времени РСВ 160, РСВ 255, РСВ 260



Реле времени РСВ 160, РСВ 255, РСВ 260 предназначены для использования в промышленной аппаратуре различного назначения, для получения выдержек времени в схемах промышленной автоматики и релейной защиты.

Технические данные

Основные параметры реле приведены в таблице 1. Остальные технические данные приведены в таблице 2.

Таблица 1

Наименование параметра Типы реле
РСВ160 РСВ260 РСВ255

Управляющее воздействие

подача напряжения питания

снятие напряжения питания

Номинальное напряжение питания, В

- постоянного тока

- переменного тока




24, 48, 110, 220






100, 110, 127, 220, 380

Частота переменного тока, Гц

--

50, 60

Конструктивное исполнение по способу присоединения внешних проводников

заднее (винтом или шпилькой), переднее


Таблица 2

Наименование параметра Типы реле
РСВ160 РСВ260 РСВ255

Номинальный диапазон уставок выдержки времени (диапазоны регулирования), с

0,1 с - 30 мин

(0,1 - 1,0) с, мин,
(0,3 - 3,0) с, мин,
(1,0 - 10) с, мин,
(3,0 - 30) с, мин

0,1 - 30 с

(0,1 - 1,0) с,
(0,3 - 3,0) с,
(1,0 - 10) с,
(3,0 - 30) с

Способ регулирования уставки

ступенчатый

Дискретность регулирования уставки по диапазонам:

(0,1 - 1,0),
(0,3 - 3,0),
(1,0 - 10),
(3,0 - 30)




0,01 с, мин
0,03 с, мин
0,1 с, мин
0,3 с, мин




0,01 с
0,03 с
0,1 с
0,3 с

Класс точности

5

Потребляемая мощность

6,0 Вт

6,0 ВА

Габаритные размеры , мм

98 х 147 х 137

Масса реле, кг

1,0


Выходные контакты:

  • 1 переключающий мгновенного действия, 1 скользящий и 1 замыкающий с выдержкой времени (РСВ160, РСВ260);
  • 1 переключающий мгновенного действия, 1 скользящий с выдержкой времени и 1 размыкающий с выдержкой времени на замыкание после снятия напряжения питания (РСВ255).
Длительно допустимый ток контактов - 2,5 А.

Коммутационная способность контактов реле, при напряжении от 24 до 250 В: в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 с - 30 Вт; в цепях переменного тока при коэффициенте мощности не менее 0,4 - 250 ВА. Коммутационная износостойкость - 1,0 млн. циклов ВО.

Условия эксплуатации

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях:

  • температура окружающего воздуха - от -30 °С до +40 °С (при встраивании в комплектные устройства допускается эксплуатация при +55 °С) для исполнения реле УХЛ и от -10 °С до +45 °С для исполнения О;
  • внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением 3 g.

Конструкция

Реле выполнены с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещены в унифицированных корпусах

НТД - ТУ16 - 523.158 - 79

При заказе реле необходимо указать:

  • обозначение типа реле;
  • климатическое исполнение и категория размещения по ГОСТ15150-69 (УХЛ4 или O4);
  • номер технических условий;
  • номинальное напряжение питания, постоянного или переменного тока;
  • конструктивное исполнение по способу присоединения внешних проводников (переднее или заднее: винтом или шпилькой).

Таблица типоисполнений РСВ 160, РСВ 255, РСВ 260
Наименование параметра Номенклатурный номер для типа реле
Род тока Номинальное
напряжение, В
РСВ160 РСВ260 РСВ255
Постоянный 24

48

110

220

26 160 021

26 160 022

26 160 023

26 160 024


Переменный 100

110

127

220

380


26 260 021

26 260 022

26 260 023

26 260 024

26 260 025

26 255 021

26 255 022

26 255 023

26 255 024

26 255 025


Вместо знака  указывать:

1 - для переднего присоединения;
2 - для заднего присоединения шпилькой;
3- для заднего присоединения винтом.

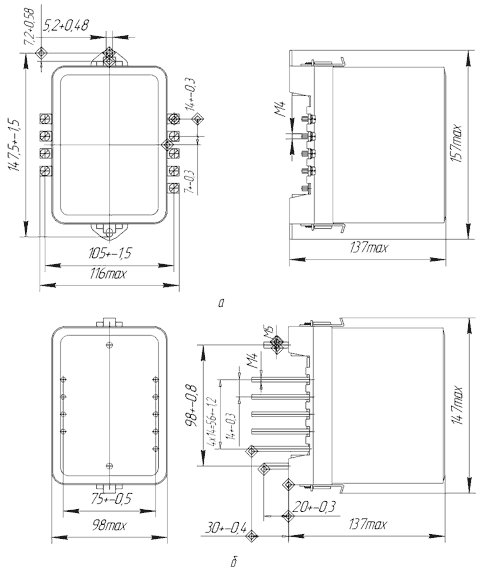

Габаритные размеры РСВ 160, РСВ 255, РСВ 260

а - переднее присоединение;
б - заднее присоединение

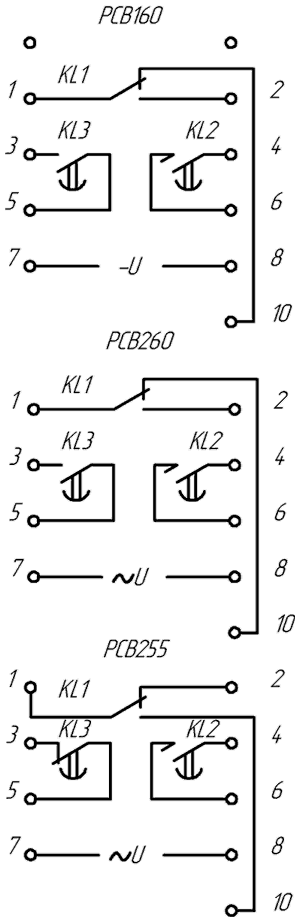

Схема присоединения РСВ 160, РСВ 255, РСВ 260
