Низковольтные комплектные устройства

Панели собственных нужд переменного тока серии ПСН1100В



Назначение

Панели серии ПСН1100В предназначены для приема и распределения электрической энергии переменного тока 380 В до 1500 А от трансформаторов мощностью до 1000кВА на подстанциях напряжением до 750кВ. Изготовление и условия эксплуатации соответствуют ТУ16-536.024.

Структура типового обозначения серии ПСН1100В

ПСНХХХХХ ХХХХ ПСН - панели собственных нужд
ПСНХХХХХ ХХХХ 1100 - серия переменного тока; для подстанций (номенклатура представлена в таблице ниже)
ПСНХХХХХ ХХХХ
(ПСНХХХХХХ ХХХХ)
В - изготовитель ОАО «ЧЭАЗ»
(ВР - врубные автоматы)
пснххххх ХХХХ Исполнение: УХЛ4 - умеренный климат

Технические параметры

Напряжение силовой цепи ~380В 50Гц.

Напряжение цепей управления в основном ~220В 50Гц, и частично -220В, при этом цепи сигнализации запитаны постоянным оперативным током -220В.

Мощность трансформаторов до 1000 кВА.

Номинальный ток:

  • цепей ввода электроэнергии 630-1500 А;
  • цепей отходящих линий 16-630 А;
  • линий обогрева 16-630 А;
  • сборных шин 630-1500 А.

Номенклатура и функциональное назначение панелей

ПСН1101В Ввод и секционная связь двух трансформаторов мощностью до 250кВА
ПСН1102В Ввод - трансформатор мощностью 400, 630кВА
ПСН1103В Ввод - трансформатор мощностью 630, 1000кВА
ПСН1104В Ввод - трансформатора явного резерва мощностью 630, 1000кВА
ПСН1105В Секционная связь неявных резервированных трансформаторов мощностью 400, 630, 1000кВА
ПСН1106В Секционная связь явных резервированных трансформаторов мощностью 630, 1000кВА
ПСН1111В Отходящие линии
ПСН1114В Отходящие линии. Линии обогрева
ПСН1115В Линии обогрева
ПСН1116В Отходящие линии. Учет электроэнергии

Конструкция

Панели собственных нужд ПСН1100В по конструкции представляют собой открытые панели на базе каркасов напольных шкафов двухстороннего обслуживания. Боковые стенки устанавливаются только по торцам щита. Двери навешиваются только с фасадной (передней) стороны шкафа. Задние двери и стенки отсутствуют. Габаритные размеры панелей:

  • высота - 2200 мм
  • глубина - 800 мм
  • ширина - 800 или 1000 мм.

Охлаждение естественное.

Степень защиты (с фасада) - IP20, щита - IP00.

По согласованию панели могут поставляться в виде щитов отдельными секциями, максимальной длиной до 4 м. Соединения электрических цепей в пределах секций выполняются заводом-изготовителем.

Компоновка аппаратуры

Аппаратура расположена внутри каркаса шкафа на обеих плоскостях панели (передней и задней). При этом передняя панель обслуживается через дверной проем передней (фасадной) стороны шкафа, задняя панель - через проем задней двери.

В сильноточных вводных панелях ПСН1102В-ПСН1106В автоматические выключатели установлены спереди, а силовой монтаж к ним производится сзади.

В панелях отходящих линий ПСН1111В-ПСН1116В рубильники преимущественно установлены сзади, а автоматические выключатели спереди.

Релейная и другая аппаратура вторичных цепей во всех панелях - на удобной для обслуживания высоте. Измерительные приборы, в том числе счетчик, указательные реле, переключатели и сигнальные лампы установлены на двери. Ряды зажимов установлены спереди.

Панели ПСН1100ВР - модернизированная серия панелей собственных нужд переменного тока (отходящие линии). Взамен выключателей ВА57-35 стационарного исполнения в них использованы выключатели ВА06-36 врубного исполнения. Групповые рубильники исключены. Эксплуатационные свойства панелей улучшены за счет возможности быстрого съема, замены и вывода отдельных выключателей.

Внешние подключения

В вводных и секционных панелях ПСН1101В-ПСН1106В в нижней части панелей предусмотрены специальные шины для подключения всех 4-х жил кабеля, в том числе в случае нескольких жил кабеля в параллель на каждую фазу, т.е. выполнены так называемые «силовые спуски».

В панелях отходящих линий ПСН1111В-ПСН1116В внешние кабели подводятся также снизу, но подключаются непосредственно к аппаратам. При этом в панели ПСН1115В имеется зазор между передней и задней панелью, который предназначен для разводки силового монтажа и подвода кабелей, чтобы не загромождать кабелями и жгутами проводов лицевые стороны панелей.

Формулировка заказа

Для заказа панелей необходимо направить в адрес ОАО «ЧЭАЗ» следующую информацию:

  • типовой индекс панелей,
  • климатическое исполнение,

Дополнительно указывается:

  • для вводных панелей - величина и род тока реле РУ-21 и первичный ток трансформаторов;
  • для панелей отходящих линий - величина тока автоматических выключателей.

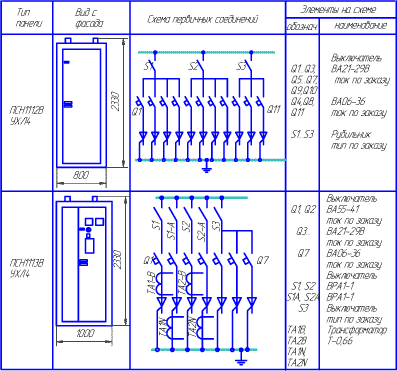

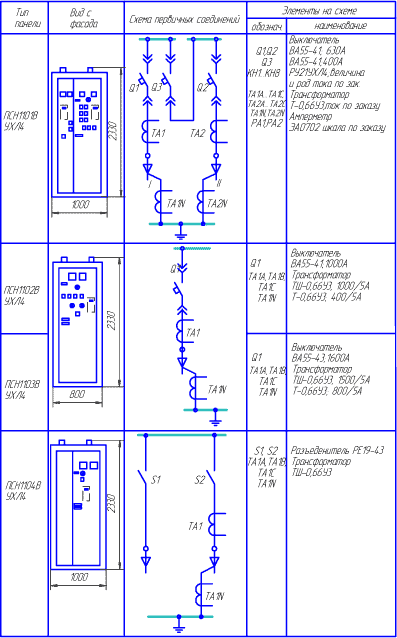

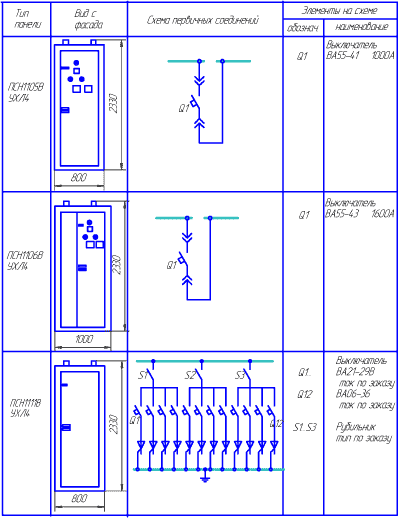

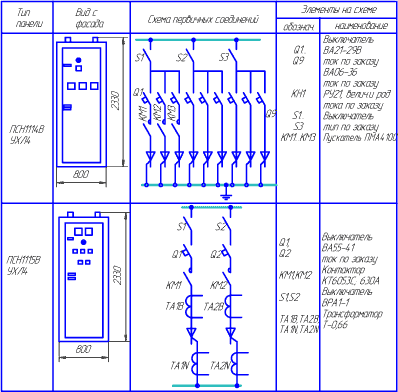

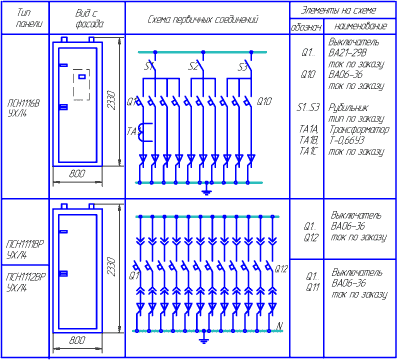

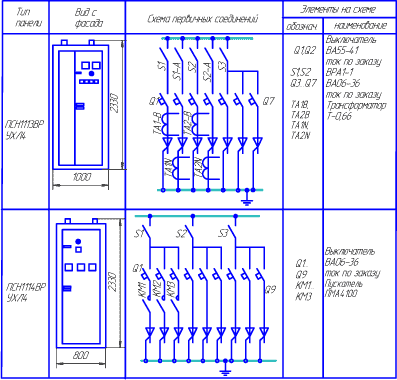

Схемы первичных соединений панелей ПСН1100
