ПОДСТАНЦИЯ КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ НАРУЖНОЙ УСТАНОВКИ МОДУЛЬНОГО ИСПОЛНЕНИЯ СЕРИИ КТП 35/10

1. Общая информация, назначение и область применения

Комплектные трансформаторные подстанции наружной установки модульного исполнения серии КТП 35/10 (далее в тексте КТП или подстанция ) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц при номинальных напряжениях 35кВ, 10(6) кВ. Подстанции применяются в энергетике, нефтяной, горнодобывающей и газовой промышленности (для питания насосных станций, буровых установок, устройств глубинной добычи нефти и газа, роторных экскаваторов и транспортёров) когда необходим быстрый монтаж / демонтаж станции и возможность её переноса на новое место. Подстанция может служить в качестве главного пункта питания (ГПП) или исполнять функции временного переносного дополнения к существующим мощным распределительным подстанциям во время их ремонта и реконструкции.

КТП предназначена для работы при следующих условиях:

  • Высота над уровнем моря до 1000 м
  • Климатическое исполнение УХЛ1 по ГОСТ 15150-69
  • Тип атмосферы II-III по ГОСТ 15150-69
  • Степень загрязнения изоляции II-III по ГОСТ 9920-89
  • Климатический район по ветру и гололёду I-III, по снеговой нагрузке IV согласно СНиП 2.01.07-85
  • Отсутствие в окружающей среде токопроводящей пыли, агрессивных газов и паров
  • Минимальная допустимая температура внутри модулей -5 С, для чего в КТП предусматривается система обогрева, обеспечивающая нормальные температурные условия работы комплектующей аппаратуры

КТП соответствует требованиям ГОСТ 14695-90, а установленные в ней КРУ требованиям ГОСТ 14693-90, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.

Состав подстанции

КТП состоит из следующих комплектных функциональных блоков:

  • один или два модуля КРУ 35кВ с вакуумными выключателями в выкатном исполнении, сухими трансформаторами собственных нужд 63кВА или 100кВА,  источником питания постоянного тока, щитками станционного питания 0,4кВ, сигнальными шкафами системы телемеханики и телеуправления.
  • один или два силовых трансформатора мощностью 2500, 4000, 6300, 10000 МВА.
  • один или два модуля КРУ 10(6)кВ с вакуумными выключателями в выкатном исполнении, конденсаторными батареями мощностью до 1200кВАр,  щитками станционного питания 0,4кВ, сигнальными шкафами системы телемеханики и телеуправления.

КТП оснащается необходимыми системами основного и аварийного освещения, обогрева и вентиляции модулей. КРУ по стороне высшего и низшего  напряжения укомплектовываются, устройствами микропроцессорной защиты и приборами учёта электроэнергии. Перечень функций защит станции приведён в разделе 5, выбор типа устройств защиты осуществляется по согласованию с заказчиком.

В комплект поставки входит также набор шин и кабелей для соединения модулей станции между собой.

Типоисполнения подстанций. Условное обозначение

КТП Х/ Х- Х* Х/ Х ХХ/ ХХХ УХЛ1

Комплектная трансформаторная
подстанция наружной установки
модульного исполнения

Высшее номинальное напряжение, кВ

Низшее номинальное напряжение, кВ

Исполнение:
2 - с двумя трансфор-маторами;
1 - или отсутствие цифры –
с одним трансформатором

Мощность трансформатора, кВА

Обозначение типа трансформатора
см. таблицу
2.1

Обозначение
схемы главных цепей по стороне высшего напряжения см. таблицу 2.2

Количество и тип отходящих линий на стороне низшего напряжения;
К-кабельные,
в-воздушные

вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89


Таблица 2.1

№ Обозначение Описание Максимальная мощность кВА

1

М

Масляный трансформатор, с регулировкой в состоянии без напряжения

10 000

2

МР

Масляный трансформатор, с автоматической регулировкой напряжения в не отключенном состоянии

10 000

3

Н

Трансформатор, заполненный негорючим диэлектриком

10 000

4

С

Сухой трансформатор

6 300


Примечание 1: Трансформаторы мощности М, МР, Н устанавливаются на подготовленное в соответствии с их технической документацией основание, трансформаторы мощности С могут быть поставлены в металлической оболочке (кожухе) на понтоне, раме или основании приспособленном для транспортировки волоком (оговаривается особо).

Таблица 2.2

№ Обозначение схем 35кВ Описание

1

Т1
Модули Т1.1 Т1.2

Тупиковая подстанция с вводом питания по стороне высшего напряжение через воздушный фидер с разъединителем

2

Т2
Модули Т2.1 Т2.2

Тупиковая подстанция с вводом питания по стороне высшего напряжение через фидер с вакуумным выключателем мощности

3

П1
Модули К1.1 К1.2

Проходная подстанция с вводом питания по стороне высшего напряжение через воздушный фидер с разъединителем

4

П2
Модули К2.1 К2.2

Проходная подстанция с вводом питания по стороне высшего напряжение через фидер с вакуумным выключателем мощности


Примечание 2: КТП в двух трансформаторном исполнении без секционирования по стороне высшего напряжения состоит из двух одинаковых модулей Т1.1, Т2.1, К1.1 или К2.1.

Пример записи обозначения тупиковой подстанции  35/6 кВ в исполнении с двумя сухими трансформаторами мощности 4000кВА со схемой главных цепей Т2 по стороне 35кВ, с восемнадцатью отходящими линиями (восемь кабельных и десять воздушных) по стороне напряжения 6кВ:

КТП 35/6-2*4000 / С  Т2 / 10В8К УХЛ1

Предлагает поставку типовых исполнений подстанций, перечисленных в таблице 2.3 и 2.4. По согласованию с производителем возможны поставки КТП в иной комплектации.

Таблица 2.3. Типовые исполнения одно трансформаторных КТП

№ Мощность силового трансформатора кВА Тип исполнения К-во линий 35кВ К-во линий 6кВ Мощность батареи конденсаторов, максимально, кВАр

1.







Возд.

Каб.



1.

2500

КТП 35/6-1*2500 / С  Т1 / 5К

1

-

5

450

2.



КТП 35/6-1*2500 / С  Т1 / 3В2К



3

2



3.



КТП 35/6-1*2500 / С  Т1 / 6К



-

6

600

4.



КТП 35/6-1*2500 / С  Т1 / 4В2К



4

2



5.



КТП 35/6-1*2500 / С  П1 / 5К

2

-

5

450

6.



КТП 35/6-1*2500 / С  П1 / 3В2К



3

2



7.



КТП 35/6-1*2500 / С  П1 / 6К



-

6

600

8.



КТП 35/6-1*2500 / С  П1 / 4В2К



4

2



9.

4000

КТП 35/6-1*4000 / С  Т1 / 6К

1

-

6

450

10.



КТП 35/6-1*4000 / С  Т1 / 4В2К



4

2



11.



КТП 35/6-1*4000 / С  Т1 / 8К



-

8

600

12.



КТП 35/6-1*4000 / С  Т1 / 5В3К



5

3



13.



КТП 35/6-1*4000 / С  П1 / 6К

2

-

6

450

14.



КТП 35/6-1*4000 / С  П1 / 4В2К



4

2



15.



КТП 35/6-1*4000 / С  П1 / 8К



-

8

600

16.



КТП 35/6-1*4000 / С  П1 / 5В3К



5

3



17.

6300

КТП 35/6-1*6300 / С  Т2 / 6К

1

-

6

600

18.



КТП 35/6-1*6300 / С  Т2 / 4В2К



4

2



19.



КТП 35/6-1*6300 / С  Т2 / 8К



-

8

900

20.



КТП 35/6-1*6300 / С  Т2 / 5В3К



5

3



21.



КТП 35/6-1*6300 / С  П2 / 6К

2

-

6

600

22.



КТП 35/6-1*6300 / С  П2 / 4В2К



4

2



23.



КТП 35/6-1*6300 / С  П2 / 8К



-

8

900

24.



КТП 35/6-1*6300 / С  П2 / 5В3К



5

3



25.

10000

КТП 35/6-1*10000 / М Т2 / 8К

1

-

8

900

26.



КТП 35/6-1*10000 / М Т2 / 5В3К



5

3



27.



КТ 35/6-1*10000 / М Т2 / 10К



-

10

1200

28.



КТП 35/6-1*10000 / М Т2 / 6В4К



6

10



29.



КТП 35/6-1*10000 / М П2 / 8К

2

-

8

900

30.



КТП 35/6-1*10000 / М П2 / 5В3К



5

3



31.



КТП 35/6-1*10000 / М П2 / 10К



-

10

1200

32.



КТП 35/6-1*10000 / М П2 / 6В4К



6

10



Таблица 2.4. Типовые исполнения двух трансформаторных КТП.

№ Мощность силового трансформатора кВА Тип исполнения К-во линий 35кВ К-во линий 6кВ Мощность батареи конденсаторов, максимально, кВАр

1.







Возд.

Каб.



33.

2500

КТП 35/6-1*2500 / С  Т1 / 8К

2

-

8

450

34.



КТП 35/6-1*2500 / С  Т1 / 6В2К



6

2



35.



КТП 35/6-1*2500 / С  Т1 / 10К



-

10

600

36.



КТП 35/6-1*2500 / С  Т1 / 6В4К



6

4



37.



КТП 35/6-1*2500 / С  П1 / 8К

4

-

8

450

38.



КТП 35/6-1*2500 / С  П1 / 6В2К



6

2



39.



КТП 35/6-1*2500 / С  П1 / 10К



-

10

600

40.



КТП 35/6-1*2500 / С  П1 / 8В2К



6

4



41.

4000

КТП 35/6-1*4000 / С  Т1 / 10К

2

-

10

450

42.



КТП 35/6-1*4000 / С  Т1 / 8В2К



8

2



43.



КТП 35/6-1*4000 / С  Т1 / 14К



-

14

600

44.



КТП 35/6-1*4000 / С  Т1 / 10В4К



10

4



45.



КТП 35/6-1*4000 / С  П1 / 10К

4

-

10

450

46.



КТП 35/6-1*4000 / С  П1 / 8В2К



8

2



47.



КТП 35/6-1*4000 / С  П1 / 14К



-

14

600

48.



КТП 35/6-1*4000 / С  П1 / 10В4К



10

4



49.

6300

КТП 35/6-1*6300 / С  Т2 / 10К

2

-

10

600

50.



КТП 35/6-1*6300 / С  Т2 / 8В2К



8

2



51.



КТП 35/6-1*6300 / С  Т2 / 14К



-

14

900

52.



КТП 35/6-1*6300 / С  Т2 / 10В4К



10

4



53.



КТП 35/6-1*6300 / С  П2 / 10К

4

-

10

600

54.



КТП 35/6-1*6300 / С  П2 / 8В2К



8

2



55.



КТП 35/6-1*6300 / С  П2 / 14К



-

14

900

56.



КТП 35/6-1*6300 / С  П2 / 10В4К



10

14



57.

10000

КТП 35/6-1*10000 / М Т2 / 14К

2

-

14

900

58.



КТП 35/6-1*10000 / М Т2 / 10В4К



10

4



59.



КТП 35/6-1*10000 / М Т2 / 18К



-

18

1200

60.



КТП 35/6-1*10000 / М Т2 / 12В6К



12

6



61.



КТП 35/6-1*10000 / М П2 / 14К

4

-

14

900

62.



КТП 35/6-1*10000 / М П2 / 10В4К



10

4



63.



КТП 35/6-1*10000 / М П2 / 18К



-

18

1200

64.



КТП 35/6-1*10000 / М П2 / 12В6К



12

6



Для удобства выбора способов подключения потребителей подстанции по стороне низшего напряжения разработаны стандартные исполнения модулей 10(6)кВ на 4, 5, 7, 9 отходящих линии. Расположение ячеек внутри модуля меняется в зависимости от количества воздушных и кабельных отводов. В типовом решении принимается, что вводная ячейка имеет ввод шинами сверху через проходные изоляторы, секционный выключатель и разъединитель соединяются посредством высоковольтного кабеля. Схематично стандартные расположения ячеек в модулях по стороне низшего напряжения КТПМ представлены в Таблице 2.5 и Таблице 2.6.

Таблица 2.5. Двух трансформаторные подстанции. Стандартные исполнения модулей 10(6)кВ.

Исполнение КТП * / номер ячейки Компоновка модуля по стороне низшего напряжения
  1 2 3 4 5 6 7 8 9 10 11 12 13 14

КТП 35/10 2*4000/С хх/8К УХЛ1





























КТП 35/10 2*4000/С хх/6В2К УХЛ1





























КТП 35/10 2*4000/С хх/8В УХЛ1





























КТП 35/10 2*6300/С хх/10К УХЛ1





























КТП 35/10 2*6300/С хх/6В4К УХЛ1





























КТП 35/10 2*6300/С хх/8В2К УХЛ1





























КТП 35/10 2*10000/С хх/14К УХЛ1





























КТП 35/10 2*6300/С хх/10В4К УХЛ1





























КТП 35/10 2*10000/С хх/18К УХЛ1





























КТП 35/10 2*6300/С хх/12В6К УХЛ1





























* - исполнения для силовых трансформаторов меньшей, чем указано в таблице, мощности могут быть исполнены в такой же компоновке по стороне низшего напряжения

Таблица 2.6. Одно трансформаторные подстанции. Стандартные исполнения модулей 10(6)кВ.

Компоновка модуля по стороне низшего напряжения
  1 2 3 4 5 6 7 8 9 10 11 12 13 14

КТП 35/10 1*4000/С хх/5К УХЛ1





























КТП 35/10 1*4000/С хх/3В2К УХЛ1





























КТП 35/10 1*6300/С хх/6К УХЛ1





























КТП 35/10 1*4000/С хх/4В2К УХЛ1





























КТП 35/10 1*6300/С хх/8К УХЛ1





























КТП 35/10 1*6300/С хх/5В3К УХЛ1





























КТП 35/10 1*10000/С хх/10К УХЛ1
0/10





























КТП 35/10 1*10000/С хх/6В4К УХЛ1





























Принятые обозначения:

- вводная ячейка с воздушным вводом

- измерительная ячейка

- ячейка секционного выключателя с кабельным вводом



- отводящая ячейка, кабельный ввод

- отводящая ячейка, воздушный ввод

- выключатель конденсаторной батареи,

* - ячейка выключателя соединена с батареей кабелем

- конденсаторная батарея,

** - батарея установлена в ряду КРУ в шкафу с изолированным отсеком сборных шин



3. Технические данные

Основные параметры и характеристики КТП приведены в таблице 1.

Таблица 1

Наименование параметра Значение параметра
  Сторона 35кВ Сторона 10(6)кВ

Номинальное напряжение, кВ

35

10 (6)

Наибольшее рабочее напряжение, кВ

40,5

12 (7,2)

Номинальная мощность силового трансформатора, кВА

2500, 4000, 6300, 10000

Номинальное напряжение обмоток трансформатора кВ

35

10,5 (6,3)

Диапазон регулирования напряжения обмоток трансформатора

+-2*2,5%

нет

Группа соединений обмоток трансформатора

Yn

D11

Испытательное напряжение грозовых импульсов

185

75 (57)

Испытательное напряжение одноминутное с частотой сети, внутренняя изоляция

95

42 (32)

Испытательное напряжение с частотой сети при плавном подъёме, внешняя изоляция

105

45 (34)

Номинальная частота Гц

50

50

Степень защиты модулей станции

IP55

Климатическое исполнение

УХЛ1







Номинальный ток сборных шин, А

630

1600

Номинальный ток главных цепей, А

630

1600

Номинальный ток отключения выключателей, кА

16

20

Номинальный включаемый ток короткого замыкания выключателей, кА

40

50

Ток электродинамической стойкости (амплитуда), кА

40

50

Ток термической стойкости, 1 сек, кА

16

31,5


4. Конструкция и основное оборудование

35кВ

В состав всех типов подстанций входят следующие поля:

  • а) Фидер воздушного ввода - вывода с воздушной ЛЭП, размещённый на крыше модуля. Состоит из разъединителя с заземляющими ножами, ручного привода с механическими и дополнительными электромагнитными блокировками, опорных и проходных изоляторов, ограничителей перенапряжения, счетчика грозовых разрядов (оговаривается при заказе особо), медного ошинования.
  • b) Ячейка трансформатора собственных нужд в составе сухого ТСН, защищённого разъединителем и предохранительными вставками. Имеется возможность установки в ячейке заземлителя линии (схемы Т2, П2) или  сборных шин (схемы Т1, П1).
  • с) Ячейка отходящей линии силового трансформатора с вакуумным выключателем, трансформаторами тока, заземлителем.
  • d) Секционное поле из ячейки с вакуумным выключателем и трансформаторами тока и ячейки с выкатным элементом-разъединителем и заземлителем.
  • e) Измерительная ячейка с измерительными трансформаторами напряжения и заземлителем. Дополнительно могут быть установлены  ограничителя перенапряжения.

Особенностью конструкции ячеек типа D40 является наличие проходных изоляторов и металлических перегородок между всеми её отсеками, применение выкатных элементов с вакуумными выключателями и измерительными трансформаторами напряжения, одностороннее обслуживание ячеек из обогреваемого модуля. Перечень аппаратов, возможных для установки в различных типах ячеек по стороне высшего напряжения приведен в Таблице 4.1.

Силовые трансформаторы размещаются в специальных камерах, оборудованных масляными поддонами и дверями, обеспечивающими доступ с улицы. КТП могут комплектоваться как масляными так и сухими (с эпоксидой изоляцией) силовыми трансформаторами.

6кВ

Модули по стороне низшего напряжения состоят из ячеек КРУ  P(РТ). Каждая секция КРУ в типовом исполнении содержит  вводную, измерительную, отводящую ячейки, ячейку секционного выключателя / разъединителя, ячейку выключателя конденсаторной батареи, шкаф конденсаторной батареи. Количество отводящих линий на секцию в зависимости от мощности силового трансформатора и по согласованию с заказчиком может быть от 4 до 9 (от 8 до 18 на станцию). В качестве главных аппаратов на отходящих линиях возможно применение как вакуумных выключателей, так и  выключателей нагрузки. Подробно описание конструкции ячеек P(РТ) представлено в каталогах и технической информации.

Перечень основного оборудования, возможного для установки в различных типах ячеек по стороне низшего напряжения приведен в Таблице 4.2.

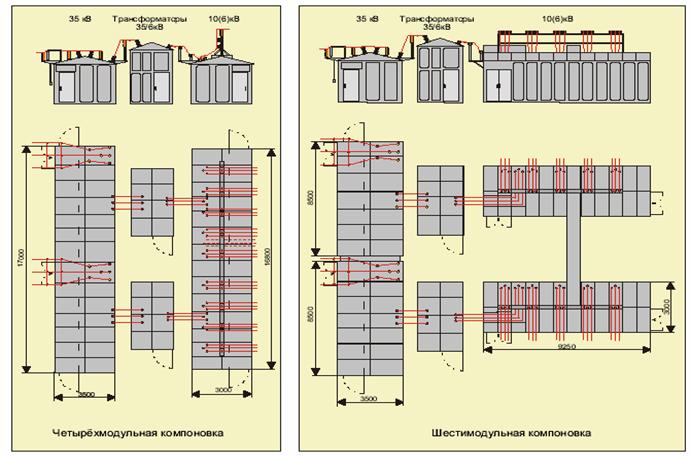

Модули подстанции

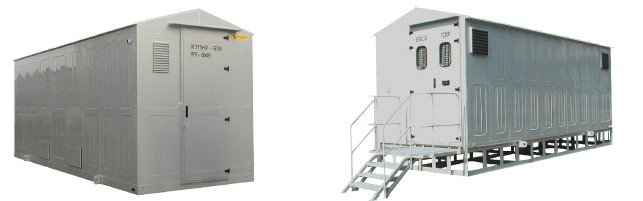

Корпус модуля изготовлен на высокоточном оборудовании методом холодной штамповки из высококачественного стального листа с алюмоцинковым антикоррозионным покрытием.  Все элементы корпуса (крыша, двери, боковые и внутренние панели и др.) окрашены порошковой краской. Стены, пол и потолок модуля имеют отепление 100мм или 50мм из минеральной негорючей ваты. Конструкция модуля подстанции предусматривает исполнения с различными основаниями для установки на грунте, бетонной (асфальтовой площадке), фундаментной ленте или столбах.

              Станция на низкой раме                            Станция на высокой раме, снабжена входной лестницей



Станция 35 кВ на понтоне с воздушным вводом

Трансформаторно-распределительный пункт 6/0,4 кВ на понтоне с решетчатыми площадками для удобства обслуживания

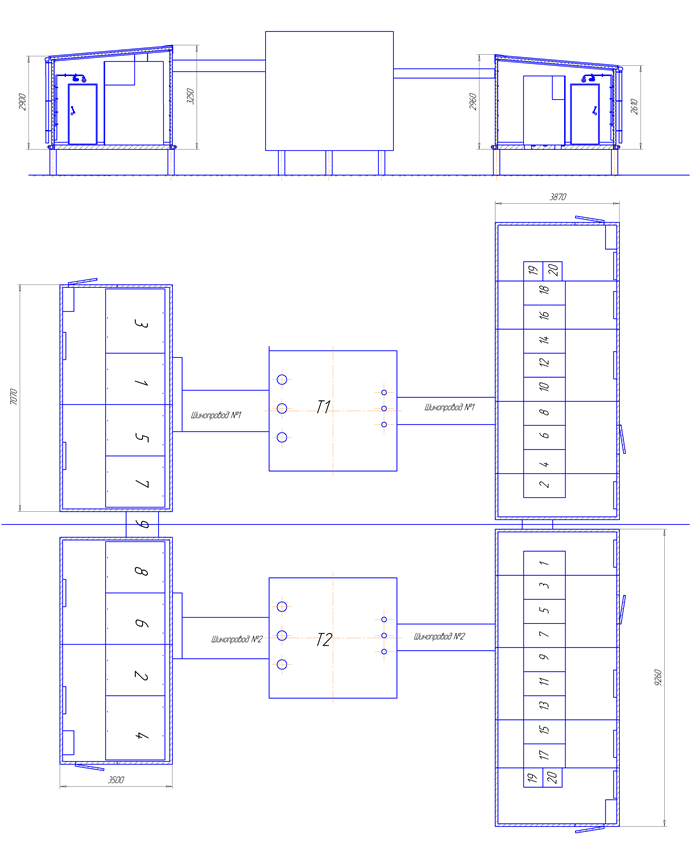

Цепи главных соединений станции

Электрические схемы главных цепей КТП соответствуют выбранному типоисполнению. Для двухтрансформаторных подстанций каждая секция по стороне высшего напряжения питается от отдельной линии 35кВ и подключается к одному силовому трансформатору. Секционное поле 35кВ включается обслуживающим персоналом станции вручную и при этом возможно подключение обоих силовых трансформаторов от одной линии 35кВ. Автоматики АВР по стороне высшего напряжения при типовом исполнении КТПМ не предусмотрено. По стороне низшего напряжения каждая секция включает вводную ячейку с воздушным вводом, измерительную, секционную, выключателя конденсаторной батареи, ячейки отводящих воздушных и кабельных линий. В типовом исполнении предусматривается секционирование с применением автоматики АВР.

Таблица 4.1. Перечень основного оборудования для установки в различных типах ячеек по стороне высшего напряжения.

Тип ячейки / комп-лектация

+ - аппарат устана-вливается всегда
+* - аппарат устанавливается при необхо-димости 		Разъеди-нитель
наружной уста-новки		 Зазем-литель наружной уста-новки ОПН наружной установки Проходные изоляторы фидера линии Выклю-чатель Зазе-млитель внут-ренней
уста-новки 		Разъе-динитель внут-ренней уста-новки Предо-хранители Транс-форматоры напря-жения Транс-форматоры тока Огра-ничители
перена-пряжения 		Транс-форматор
собственных
нужд

Наружный фидер линии ввода /
 вывода

+

+*

+



















Ячейка вводная









+









+





Ячейка линии силового транс-
форматора







+



+







+





Ячейка отходящей воздушной линии







+



+







+





Измерительная ячейка (схема Т1, П1)







+



+*



+

+



+*



Измерительная ячейка (схема Т2, П2)











+*



+

+



+*



Ячейка трансформатора собственных нужд (схема Т1, П1)













+

+







+

Ячейка трансформатора собственных нужд (схема Т2, П2)







+





+

+







+

Ячейка секционного выключателя









+









+





Ячейка секционного разъединителя











+

+











Таблица 4.2. Перечень основного оборудования для установки в различных типах ячеек по стороне низшего напряжения.

Тип ячейки / компле-ктация

+ - аппарат устана-вливается всегда
+* - аппарат устана-вливается при необходимости
+** - аппарат устана-вливается в ячейках с выклю-чателями нагрузки 		Проход-ные изоляторы фидера линии Выклю-чатель Выклю-чатель нагрузки Заземли-тель внутренней
установки 		Разъеди-нитель внутрен-ней уста-новки Транс-форматоры
тока 		Транс-форматоры тока
нулевой
после-довательности 		Транс-форматоры
напряжения 		Предо-хранители Огра-ничители
перенапря-жения 		Батарея конден-саторов

Ячейка вводная

+

+



+



+



+*



+



Ячейка отходящей воздушной линии

+

+

+**

+



+



+*

+**





Ячейка отходящей кабельной линии



+

+**

+



+

+

+*

+**

+



Измерительная ячейка







+







+

+

+



Ячейка выключателя батареи конденсаторов



+

+**

+



+





+**





Ячейка батареи конденсаторов















+





+

Ячейка секционного выключателя



+

+**

+



+

+



+**





Ячейка секционного разъединителя







+*

+













0,4 кВ

Все вторичные цепи подстанции питаются от сухого трансформатора собственных нужд 35/0,4 или 35/0,231кВ мощностью 63 или 100кВА и измерительных трансформаторов тока и напряжения. Цепи по стороне низкого напряжения имеют систему автоматики АВР, обеспечивающую работу всей подстанции от любого из двух ТСН независимо от того, какая линия и сколько линий 35кВ питают станцию. Непосредственно от ТСН питаются цепи переменного тока 220VАС - освещение, обогрев и собственные нужды подстанции. Микропроцессорные устройства защиты, автоматики, управления и измерений питаются от двух взаимно резервирующихся источников постоянного тока 220VDC. При отключении напряжения питания источника наступает автоматическое подключение взаимодействующей с ним батареи необслуживаемых аккумуляторов. Емкость батареи добирается из условия поддержания работы устройств подстанции напряжением 220VDC в течение 2-6 часов (в зависимости от потребляемой в это время мощности).

5. Защиты, измерения, управление и телеуправление.

Ячейки КТП в модулях 35кВ и 10(6)кВ оснащаются микропроцессорными защитами, при посредстве которых стандартно реализуются:

  • Функции защит приведенные в Таблице 5.1
  • Функции автоматики, приведенные в Таблице 5.2
  • Измерения, приведенные в Таблице 5.3
  • Сигнализации, приведенные в Таблице 5.4
  • Функции телеуправления, приведенные в Таблице 5.5

Сигналы и цепи управления выводятся на клеммы сигнальных шкафов. Подключение к системе оперативного диспетчерского управление, система сбора информации и передачи данных стандартно не поставляются и требования к ним оговариваются особо.

Таблица 5.1. Функции защиты в отдельных ячейках.

Наименование функции защиты /
тип ячейки		 ANSI Вводная Измери-тельная транс-форматорная Воздушной линии Кабельной линии электро-двигателя транс-форматорная Выклю-чателя конденсатор Секционного выклю-чателя

Токовая отсечка (ТО)

50



















МТЗ в фазах

51



















ТО на землю

50N



















МТЗ на землю

51N



















МТЗ с пуском по напряжению

51V



















Направленная МТЗ на землю

67N



















Максимальная токовая защита в фазах

37



















Защита от перегрузки

49



















Защита максимального тока обратной последовательности (I2)

46



















Защита минимального напряжения

27



















Защита мин. фазного напряжения

27S



















Защита мин. напряжения прямой последовательности

27D



















Защита максимального напряжения

59



















Защита максимального напряжения нулевой последовательности (ЗUо)

59N



















Защита максимального напряжения обратной последовательности (U2)

47



















Защита минимальной частоты

81L



















Защита максимальной частоты

81Н



















Дифф. защита трансформатора

87Т



















Газовая защита

63



















Защита от длительного пуска

48



















Защита от заклинивания ротора

51LR



















Защита по ограничению к-ва пусков

66



















Температурная защита подшипников

38



















Защита макс. активной мощности

32Р



















Защита мин. активной мощности

37Р



















Защита макс. реактивной мощности

32Q



















Фиксирование выходных реле

86



















Таблица 5.2. Автоматика в отдельных ячейках.

Автоматика / тип ячейки Вводная Измерительная трансфоматорная Воздушной линии Кабельной линии электро-
двигателя 		Выключателя конденсатор Секционного выключателя

ЗШ защита шин

+













+

МРВ

+













+

АПВ автоматическое повторное включение







+









АЧР автоматическая частотная разгрузка



+

+

+

+

+





АБВК

+











+



АВР автоматическое включение резерва

+













+


Таблица 5.3. Измерения, проводимые в отдельных ячейках.

Измерения / тип ячейки Вводная Измерительная трансформаторная Воздушной линии Кабельной линии электродвигателя Выключателя конденсатор Секционного выключателя

Ток

+



+

+

+

+

+

+

Напряжение

+

+

+

+

+

+

+

+

Мощность

+



+

+

+

+

+

+

Частота

+

+

+

+

+

+

+

+

Cos

+



+

+

+

+

+

+

Суммарный ток выключателя

+



+

+

+

+

+

+

Температура





+











Таблица 5.4. Сигнализация общестанционная и в отдельных ячейках

Сигнализация / тип ячейки Вводная Измерительная трансформаторная Воздушной линии Кабельной линии электродвигателя Выключателя конденсатор Секционного выключателя

Перегрузка

+



+

+

+

+

+

+

Максимальная токовая защита

+



+

+

+

+

+

+

Замыкание на землю

+



+

+

+

+

+

+

Нет питания

+

+

+

+

+

+

+

+

Состояние АВР

+













+

Срабатывание АВР

+













+

Состояние АПВ







+



+





Срабатывание АПВ







+



+





Таблица 5.5. Телеуправление.

Телеуправление / тип ячейки Вводная Измерительная трансформаторная Воздушной линии Кабельной линии электродвигателя Выключателя конденсатор Секционного выключателя

Включить /отключить выключатель

+



+

+

+

+

+

+

Сбросить сигнализацию

+

+

+

+

+

+

+

+

Переключить режим АВР

+













+

Переключить режим АПВ





+

+



+





6. Обеспечение безопасности эксплуатации.

Полная безопасность эксплуатации КТП обеспечивается конструктивными решениями, простотой и наглядностью коммутационных операций, а также продуманной системой оперативных блокировок.

К конструктивным решениям, обеспечивающим безопасность эксплуатации, относятся:

  • применение модулей полной заводской готовности, оснащенных современными ячейками КРУ и аппаратурой.
  • наличие металлических перегородок между отсеками шкафов КРУ, позволяющих локализовать аварию в пределах одного отсека;
  • наличие систем дуговой защиты с аварийными клапанами сброса давления и концевыми выключателями со временем срабатывания до 20 мс или с оптоэлектронными модулями VAMP (не входит в стандартную комплектацию) со временем срабатывания до 5 мс;
  • размещение на фасаде шкафов КРУ индикаторов наличия напряжения на токоведущих частях отсека присоединений и гнёзд для проверки наличия напряжения и фазировки кабелей.

Простота и наглядность коммутационных операций обеспечивается:

  • возможностью визуального контроля положения коммутационных аппаратов;
  • наличием на фасаде шкафов мнемосхемы, отражающей положение выдвижного элемента, а также контактов выключателей, разъединителей и заземлителей;

Система блокировок КРУ предотвращает неправильные действия персонала при производстве оперативных переключений.

Предусмотрены следующие механические блокировки:

  • блокировка, фиксирующая выдвижной элемент в рабочем и испытательном положении;
  • блокировка, препятствующая перемещению выдвижного элемента при включенном заземлителе;
  • блокировка, препятствующая открытию шторок в контрольном и ремонтном положениях выдвижного элемента;
  • блокировка, препятствующая открыванию дверцы отсека выдвижного элемента при рабочем и промежуточном положении выдвижного элемента;
  • блокировки, препятствующие операциям с заземлителем при открытой дверце отсека присоединений, при нахождении выдвижного элемента в рабочем или промежуточном положениях;
  • блокировка, препятствующая изменению положения контактов заземлителя при внешних воздействиях (вибрации);
  • блокировка, препятствующая открытию дверцы отсека присоединений при разомкнутом заземлителе;
  • блокировка, препятствующая вкатывание в шкаф выдвижного элемента, не соответствующего назначению шкафа или выдвижного элемента  с другим номинальным током;
  • блокировка, препятствующая перемещению выдвижного элемента в рабочее положение без подключения вторичных цепей.

В КТП помимо механических предусмотрены замковые блокировки, обеспечивающие правильную последовательность коммутационных операций, а также электромеханические и электронные блокировки необходимые для взаимодействия модулей высшего и низшего напряжения между собой и линиями питания а также потребителями.

7. Оформление заказа.

Заказ на изготовление КТП оформляется в виде опросного листа по форме приведенной в Приложении 1.

8. Комплектность поставки.

В стандартный комплект поставки КТП входят в соответствии с опросным листом заказчика:

  • модули высшего напряжения с ячейками КРУ;
  • модули низшего напряжения с ячейками КРУ;
  • силовые трансформаторы;
  • аппаратура защиты;
  • источник питания постоянного тока с аккумуляторной батареей;
  • конденсаторы конденсаторной установки;
  • ошинование, кабели и разъемные соединения главных и вторичных цепей модулей подстанции;
  • техническая документация;
  • комплект запасных частей и вспомогательного оборудования (если оговорено при заказе);
  • протокол контрольных испытаний КТП;

Техническая документация

  • Чертежи общего вида подстанции и блоков со всеми размерами и весами, необходимыми для установки и монтажа.
  • Однолинейная схема первичных цепей подстанции с указанием аппаратов
  • и их номинальных технических данных.
  • Принципиальные и монтажные электрические схемы вспомогательных цепей КТП.
  • Паспорт и руководство по эксплуатации КТП и ее частей.
  • Чертежи транспортных мест КТП с указанием мест крепления и мест захвата при перегрузках, а также координат центра тяжести.
  • Протокол контрольных испытаний КТП.
  • Протокол контрольного испытания силового трансформатора.

Программа контрольных испытаний.

  • 1. Общий осмотр оборудования отдельных модулей подстанции.
  • 2. Проверка соответствия оборудования подстанции техническим условиям и однолинейной схеме.
  • 3. Измерение сопротивления изоляции при помощи индукторного мегомметра:
  • первичных цепей 35кВ мегомметром 2,5кВ (величина сопротивления должна составлять не менее ЗОООМом);
  • первичных цепей 6кВ мегомметром 2,5кВ (величина сопротивления должна составлять не менее 1OООМом);
  • вторичных цепей 0,231кВ мегомметром 0,5кВ (величина сопротивления должна составлять не менее 1Мом).
  • 4. Испытание изоляции оборудования первичных цепей одноминутным напряжением промышленной частоты 50Гц (во время испытаний силовые трансформаторы, разрядники и трансформаторы напряжения должны быть отключены.):
  • 105кВ цепи 35кВ в сухом состоянии для внешней изоляции;
  • 95кВ цепи 35кВ для внутренней изоляции;
  • 32кВ цепи бкВ для внутренней изоляции.
  • 5. Испытание изоляции вторичных цепей одноминутным напряжением промышленной частоты 50Гц величиной 2кВ. Во времия этих испытаний электродвигатели приводов выключателей, трансформаторы напряжения, трансформаторы с.н. и аппараты для которых испытательное напряжение ниже в/у должны быть отключены.
  • 6. Проверка механической функциональности выключателей и разъединителей путем исполнения 5 циклов В~О
  • 7. Проверка исправности механических блокировок.

Испытания по пунктам 1. до 7. выполняются при участи инспектора Заказчика (если Заказчик решит участвовать в испытаниях).

Испытания силовых трансформаторов 35/6кВ

Испытания выполняются на заводе - изготовителе трансформатора в при участии инспектора Заказчика (если Заказчик решит участвовать в испытаниях) и охватывают:

  • 1. измерение сопротивления изоляции;
  • 2. измерение коэффициента трансформации и проверка группы соединений обмоток трансформатора;
  • 3. измерение напряжения короткого замыкания и величины потерь к.з.;
  • 4. измерение величины потерь холостого хода и тока намагничивания.

    • 9. Упаковка, транспортировка и хранение.

    КТП транспортируется железнодорожным или автомобильным транспортом.

    Модули КРУ 35кВ и КРУ 10(6)кВ подстанции

    Каждый модуль транспортируется без упаковки. Места наружных присоединений закрываются стальными съемными листами. Демонтируемое на время транспортировки оборудование первичных цепей блока, а также демонтируемые конструкционные элементы транспортируются в коридоре обслуживания модуля в картонных упаковках. Крупногабаритные конструкции упаковываются в деревянный клеточный ящик и транспортируется отдельно. Демонтируемые на время транспортировки разъединители, разрядники, опорные изоляторы 35кВ и другие небольшие элементы конструкции блока (предназначенные для работы в условиях наружной установки) упаковываются и транспортируется в коридоре обслуживания блока.

    Блок силового трансформатора 35/10(6)кВ

    - Масляный трансформатор. Частично демонтируемый трансформатор транспортируется без упаковки. Демонтируемые части трансформатора (расширитель, радиаторы, вводы 35кВ) транспортируется в деревянных клеточных ящиках, а слитое с расширителя и радиаторов масло транспортируется в металлических бочках.

    - Сухой трансформатор транспортируется комплектным блоком.

    Запасные части и вспомогательные инструменты

    Запасные части и вспомогательные инструменты транспортируются в коридоре обслуживания блока РУ - 6кВ в собственных чехлах или в картонных упаковках.

    10. Сервис и гарантии.

    Предпродажное обследование объекта заказчика, сервисное и гарантийное обслуживание КТП и КРУ осуществляется ЗАО «Чебоксарский Электроаппарат».

    Гарантийный срок эксплуатации КТП составляет 2 года.

    Предприятие-изготовитель  выполнить весь комплекс работ по строительству или реконструкции распределительных устройств и трансформаторных подстанций от разработки и проекта до сдачи объекта «под ключ».
